三偏心是指：
1）盤/閥座密封面的中心線，
2）軸相對于孔的中心線的位置；
3）從閥孔的中心線偏移的閥座錐角的軸線。
這三個偏移的組合提供了一個錐形的密封面，最大限度地減少閥座和密封件之間的磨損，提高閥門的使用壽命和密封性。此外，把優閥座面降低到最小，降低閥門的工作轉矩。
產品簡介

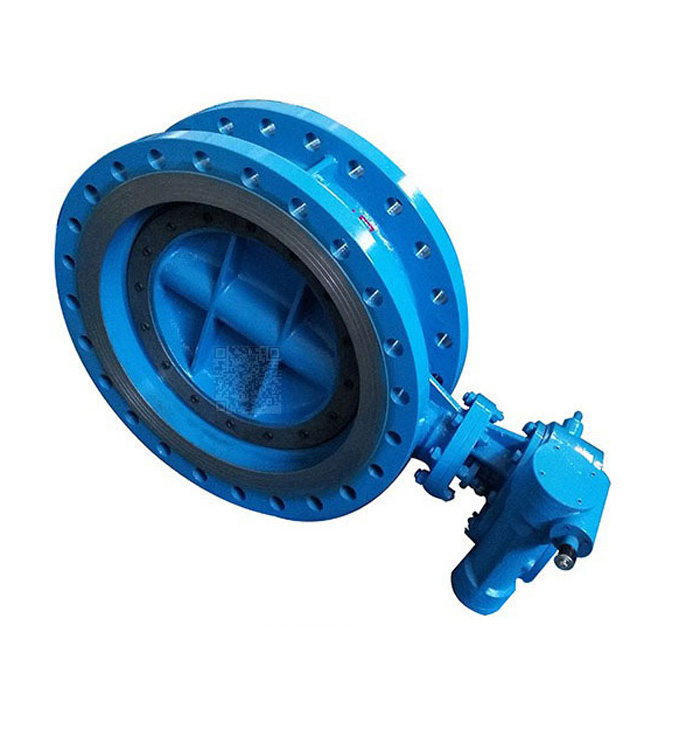

三偏心蝶閥由回轉式電動執行機構及三偏心蝶閥閥體組成，閥體采用三偏心金屬硬密封結構，閥座及及密封面采用全不銹鋼制作，具有良好的耐腐蝕性，均有雙向密封功能，三偏心蝶閥蝶板與閥座之間摩擦少、壽命長、適用范圍廣、修護方便等特點。電動三偏心蝶閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
三偏心蝶閥的閥座安裝構造有兩種、大多數是為圖方便而安裝在蝶板上、采用了本體閥座構造、將閥座安裝在本體上。其優點是與蝶板閥座相比、大大減少了閥座直接接觸介質的機會、從而降低了閥座受沖蝕的程度、延長了閥座的 使用壽命。
產品詳情
三偏心蝶閥規格
| DN | NPS |
| 50 | 2 |
| 65 | 2-1/2 |
| 80 | 3 |
| 100 | 4 |
| 125 | 5 |
| 150 | 6 |
| 200 | 8 |
| 250 | 10 |
| 300 | 12 |
| 350 | 14 |
| 400 | 16 |
| 450 | 18 |
| 500 | 20 |
| 600 | 24 |
| 700 | 28 |
| 750 | 30 |
| 800 | 32 |
| 900 | 36 |
| 1000 | 40 |
| 1050 | 42 |
| 1200 | 48 |
| 1400 | 56 |
| 1500 | 60 |
| 1600 | 64 |
| 1800 | 72 |
| 2000 | 80 |
| 2200 | 88 |
| 2400 | 96 |
| 2600 | 104 |
| 2800 | 112 |
| 3000 | 120 |
